För kontakt om Västtrafiks, Västfastigheters och JCDecaux hållplatsutrustning, se kompetens ”Hållplatsutrustning” till höger på sidan. Kontakt för att stämma av hållplatsutrustning ska tas under projektering. För att särskilja vilket företag som äger vilken hållplatsutrustning så är befintlig utrustning uppmärkt med respektive företags logga (Västtrafik respektive JCDecaux).
Vid förändringar för möblering av spårvagnshållplats ska kontakt tas med Kompetens ”Förvaltare spårväg” för säkerhetsbedömning. Om utrustning ska kompletteras och/eller plockas bort ska även utrustningsägaren kontaktas, se Kompetens ”Hållplatsutrustning”.

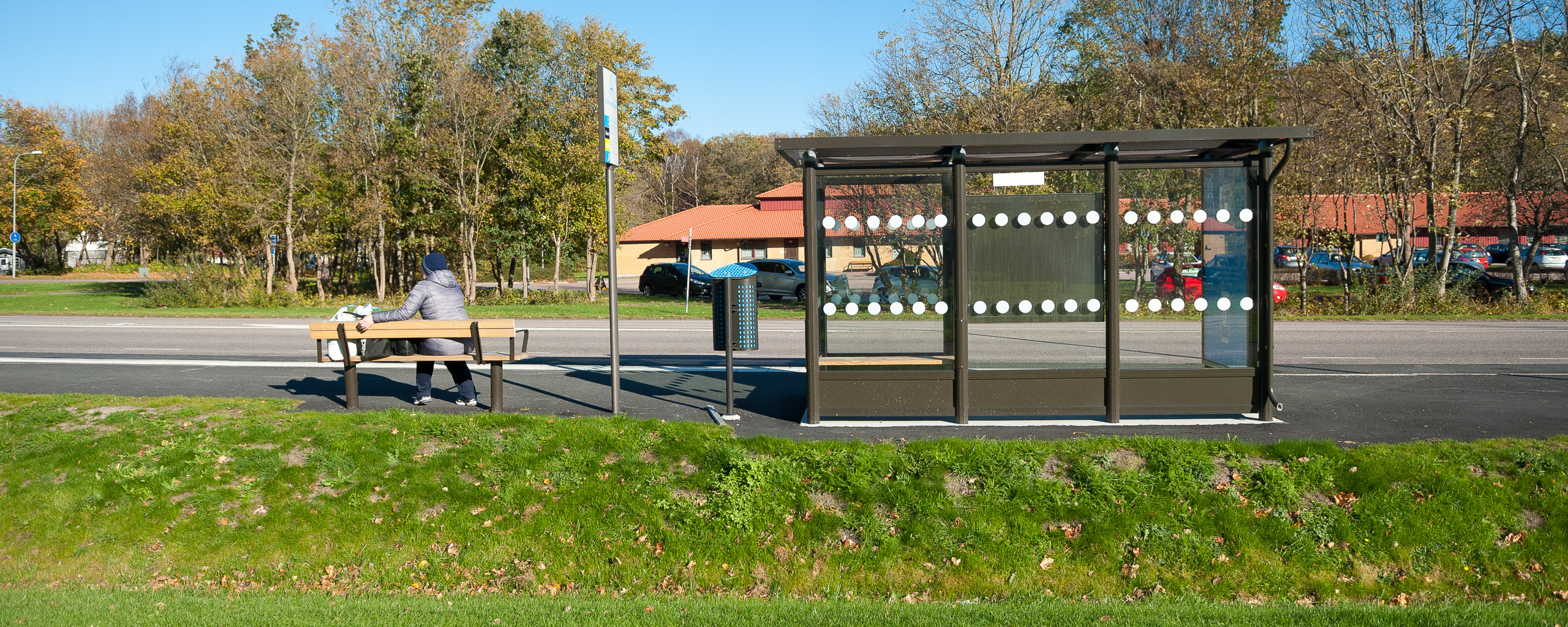

Väderskydd
Utrustning som matas ifrån stadsmiljöförvaltningens belysningsanläggningar ska vara Klass II.
In- och urkoppling av väderskydd/gatubelysning får endast utföras av funktionsentreprenören belysning se 12SA Kravspecifikation belysningsanläggning. Projektet ska beställa ny servis.
Hållplatsskyltar med realtidsinformation
Västtrafik förser utvalda väderskydd med hållplatsskyltar och ser till att informationen på dessa kontinuerligt uppdateras. För kontakt om hållplatsskyltar med realtidsinformation, se kompetens ”Realtidsinformation” till höger på sidan.
Väderskydd på prefabricerad betongplatta som Västfastigheter tillhandahåller:
Alla markarbeten samt läggning av ny kabel till nedanstående utrustning utförs och bekostas av projektet. Utrustning hämtas på Västfastigheters entreprenörs lager efter överenskommelse med Västfastigheter. För kontakt se Kompetens ”Hållplatsutrustning” kommentar ”Västfastigheters utrustning”.
- Projektets kommande entreprenör ska förberedda för väderskydd med en jämn horisontell grusbädd (4,0x 2,0m) 0,11 m under färdig yta. Måtten är anpassade efter väderskydd City3. Vid val av annat väderskydd ska Västfastigheter kontaktas, se Kompetens ”Hållplatsutrustning” kommentar ”Västfastigheters utrustning”.
- Matning ifrån närmaste belysningsstolpe dras in i väderskyddets högra bakre hörn och kopplas in av funktionsentreprenören för belysning se 12SA Kravspecifikation belysningsanläggning.
- Kablage till realtidsdisplay dras in i väderskyddet enligt anvisad plats på bifogad ritning över väderskydd och plintas upp av kommande entreprenör. Realtidsdisplay ansluts med egen servis.
Väderskydd typ JCDecaux:
Alla markarbeten samt läggning av ny belysningskabel till nedanstående utrustning utförs och bekostas av projektet. Även JCDecaux kostnader för transport och montering/demontering bekostas av projektet.
- Kommande entreprenör ska förbereda för väderskydd med en jämn och horisontell grusbädd 5,0×2,2 m (5,5×1,5m för smalt väderskydd), 0,50 m under färdig yta, måttet 0,50 avser avståndet mellan grusbädden och färdig ytas högsta punkt. Entreprenören ska även ange exakt placering av väderskydd i höjd och sidled samt kommande marknivå i väderskyddens hörn till JCDecaux
- Efter att JCDecaux lagt vänthallsplattan, monterat ben och justerat in glashållare kan återfyllning göras av entreprenören
- Gatubelysningskabel dras in i väderskyddets vänstra främre hörn och kopplas in av kommande entreprenör. Eventuellt kablage till display dras in i väderskyddets vänstra bakre hörn och plintas upp av kommande entreprenör
- Vid återfyllning och läggning markbeläggning ska entreprenören skydda glashållarna så att dessa inte rubbas ur sitt läge. Vid läggning av markbeläggning inne i väderskyddet ska höjden anpassas så att avståndet mellan glas underkant och markyta blir 5-10 cm
- Därefter monterar JCDecaux härdglasrutorna
Belyst hållplatspelare typ Elegant som tillhandahålls av Västfastigheter:
Arbete med fundament, inkoppling till gatubelysning och montering utförs och bekostas av projektet. Se standardritning VT-00110. Hållplatspelare hämtas hos Västfastigheters funktionsentreprenör efter överenskommelse med Västfastigheter. För kontakt se Kompetens ”Hållplatsutrustning” kommentar ”Västfastigheters utrustning”.
Belyst hållplatspelare typ Elegant som tillhandahålls av JCDecaux:
Alla markarbeten samt läggning av ny belysningskabel till nedanstående utrustning utförs och bekostas av projektet. Även JCDecaux kostnader för transport och montering/demontering bekostas av projektet.
- Kommande entreprenör ska förberedda för hållplatspelarna med en jämn grusbädd (1,0 x 1,0) 0,80 m under färdig yta. Entreprenören ska även ange exakt placering av hållplatspelarna i höjd och sidled till JCDecaux
- Efter att JCDecaux satt fundament kan återfyllning ske av entreprenören
- Vid återfyllning och läggning markbeläggning ska entreprenören tillse att fundamentet inte rubbas ur sitt läge samt att markbeläggning anpassas så att överkanten på det ingjutna järnets ovankant och markbeläggningen har lika höjd + 5 mm
- Därefter monterar JCDecaux hållplatspelaren
- Gatubelysningskabel dras in i hållplatspelaren och kopplas in av entreprenören
Hållplatsstolpe typ Ovalen samt TK-Topp som tillhandahålls av Västfastigheter:
Fundament till hållplatsstolpar utförs och bekostas av projektet. Fundamenten ska vara avsett för 60 mm stolpe och vara av typen vägmärkesstolpfundament. Stolpe och hållplatstopp sätts upp av Västfastigheter efter avrop.
Papperskorgar som tillhandahålls av Västfastigheter:
Fundamenten till dessa utförs och bekostas av projektet. Fundamenten ska vara avsett för 60 mm stolpe och vara av typen vägmärkesstolpfundament. Stolpar och papperskorgar sätts upp av projektets entreprenör. Stolpar och papperskorgar hämtas hos Västfastigheters funktionsentreprenör efter överenskommelse med Västfastigheter. För kontakt se Kompetens ”Hållplatsutrustning” kommentar ”Västfastigheters utrustning”.
Bänkar som tillhandahålls av Västfastigheter:
Bänkar typ Citybänken Gemla med arm- och ryggstöd. Fundamenten till dessa utförs och bekostas av projektet. Monteringshöjd 50 cm (tolerans +5). Bänkar hämtas hos Västfastigheters funktionsentreprenör efter överenskommelse med Västfastigheter. För kontakt se Kompetens ”Hållplatsutrustning” kommentar ”Västfastigheters utrustning”.
Räcken:
Räcken utföres och bekostas av projektet. (Typ av räcken varierar från plats till plats).
Se även 12MC.1 På hållplats
