Det här kapitlet handlar om de krav på utseende och innehåll som ställs på standardritningarna i Teknisk Handbok. Kraven gäller både nya standardritningar och revideringar av befintliga.

De tekniska krav som ställs hittar du i kap 12DA1 Format.

Namnruta

Importera korrekt namnruta av senaste versionen, se ”Namnruta Standardritning” eller ”Namnruta SÄO Banstandard”. Fyll i förvaltning, ansvarig avdelning och enhet samt från vilken TH version ritningen skapades.

Revideringshistorik i Teknisk Handbok

Vid revidering ska den ansvariga skribenten skicka in en kortare beskrivning av revideringen till Kompetens ”Teknisk Handbok” i samband med leverans. Exempel på en kort beskrivning kan vara ”Ny namnruta, uppdatering av AMA kod XXX”. Efter publicering visas revideringshistoriken i tabellen tillsammans med standardritningen under kolumnen ”Avser”, se figur nedan. I kap 1BC Inaktuella standardritningar (pdf) kan man hitta samtliga reviderade standardritningar.

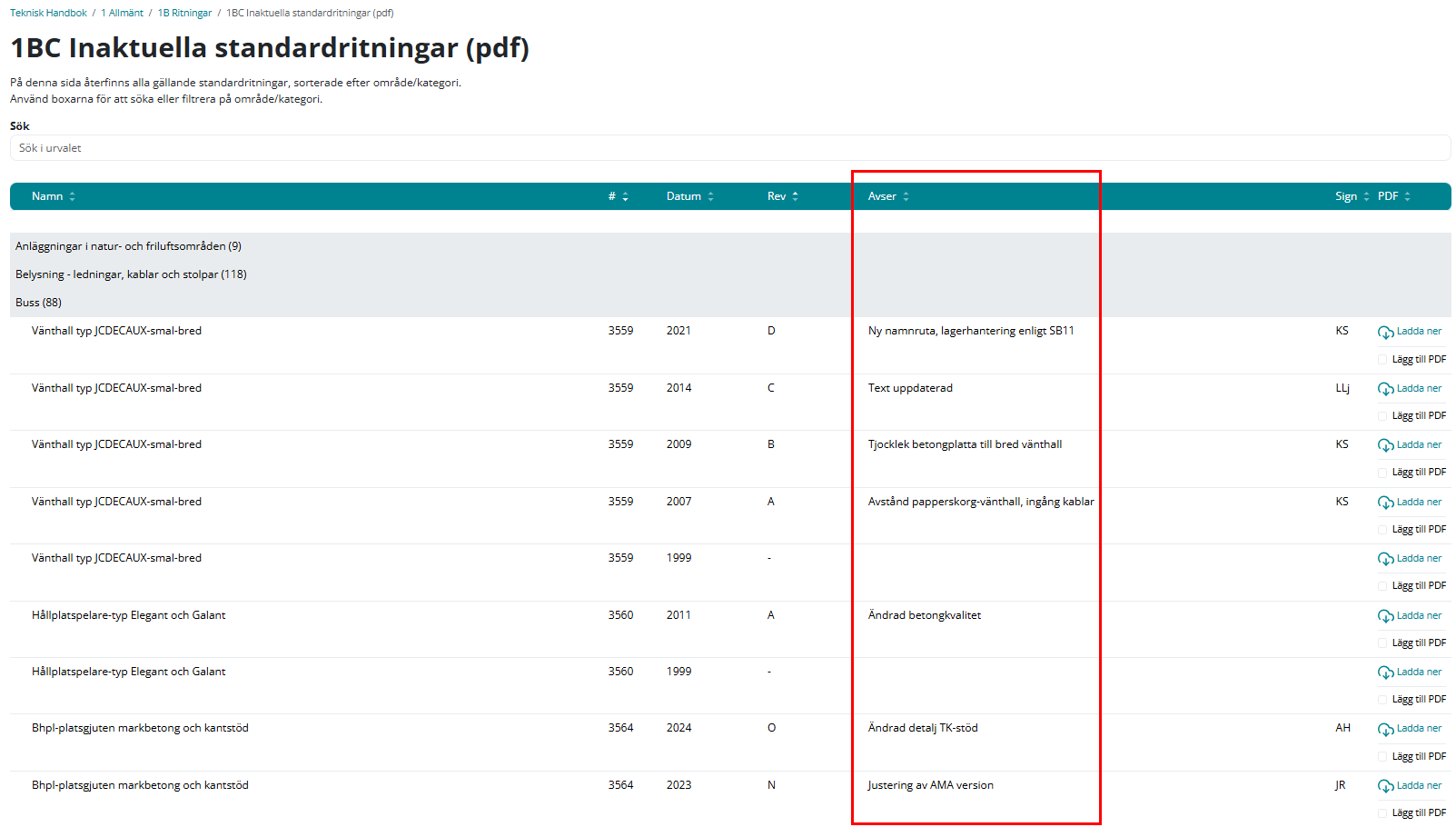

Figur: Inaktuella standardritningar, se revideringsanvisningar under kolumn ”Avser” för att få information om enskilda revideringar.

Revideringshistorik i standardritningen

Tekniska förändringar (dvs ändringar i den tekniska lösningen eller den beskrivande texten) ska markeras ut med pil med revideringsbokstav, se figur nedan. Estetiska förändringar (exempelvis byte av enstaka ord, byte av logga, förstorning/minskning av skala) markeras inte. Endast den senaste revideringen ska vara markerad.

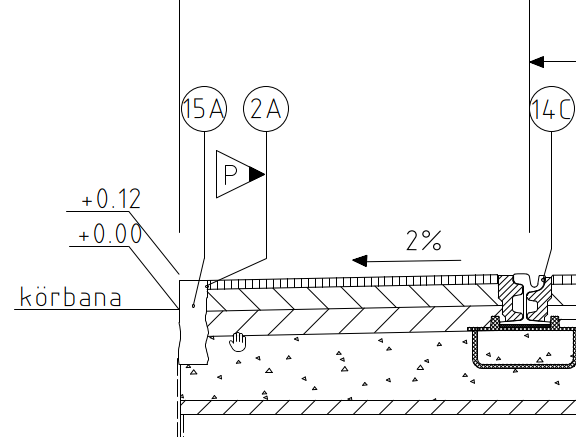

Figur: Exempel ”P-revidering”

Skala och skalstock

Aktuell skala fylls i namnrutan. Kontrollera alltid skalor på äldre ritningar. Om ritningen innehåller flera olika skalor, skriv ut skalan vid varje enskild detalj, se exempel i figur nedan. Skalstock placeras endast i ritningar som har en och samma skala.

Figur: Vid varierande skala skriv ut skalan vid varje detalj.

Ctb-fil för utskrift

Använd rätt plotfil för utskrift, se ”TKplotfil.ctb”. Filen har linjer enligt Bygghandlingar 90 Del 7, utgåva 2. Color 1-7 svart, bredd enligt ”Point-standard”. Color 9, 12 och 13 svart, bredd enligt Trafikverket. Color 8, 11 och 14-249 svart, bredd enligt objekt. Color 250-255 enligt objekt, bredd enligt objekt.

Detaljbenämningar

Många av standardritningarna innehåller flera detaljer. Detaljerna kan visa olika typer av modeller (se exempel i figur nedan).

Figur: Så här skrivs benämningar på detaljer. Exempel från standardritning 3559.

Detaljerna kan vara olika vyer av samma modell (se exempel i figur 5). Dessa benämningar på detaljer skrivs ut med versaler i enlighet med gulmarkeringarna i exemplen nedan. Detaljerna och detaljbenämningarna ska vara placerade i modellrymden.

Figur: Så här skrivs benämningar på detaljer. Exempel från standardritning 3654

Längre texter och textrubriker

Textrubriker ska skrivas med gemener och understruken text, som i exemplet i figur nedan. Övrig text skrivs med gemener. Texten ska vara i pappersrymden och skrivas i M-text, inte enskilda rader.

Figur: Exempel på textrubrik i standardritning 3654.

Enhetliga benämningar

När nya standardritningar skapas eller befintliga revideras ska enhetliga termer användas enligt följande.

• Anvisning. Ordet ”anvisning” ska användas istället för ord som utförandebeskrivning, arbetsordning, arbetsbeskrivning, principer, generella anvisningar, allmänna anvisningar, beteckningar, förtydligande, förklaringar, allmänna råd, anmärkning eller liknande.
• Materialbeskrivningar ska endast heta ”material”.
• Mått skrivs i förkortningar, till exempel ”m” istället för ”meter”. Korrekt exempel: ”Mått i mm”.
• Sektioner och typsektion. Ordet ”sektion” ska användas istället för tvärsnitt, tvärsektion eller liknande när det finns bokstäver i ritningen som pekar ut var sektionen är. I exemplet i figur nedan är placeringen av sektionen utpekad på ritningen med bokstaven A. När platsen för sektionen inte är utpekad på ritningen ska ordet ”typsektion” användas.

Figur: Exempel på sektion i standardritning 4510.

Hänvisningar

• Hänvisningar ska inte vara inrutade.
• Hänvisningar till kapitel i TH ska benämnas ”se TH kap XX”.  Skriv inte TH som rubrik för hänvisningar.
• Hänvisningar till standardritningar ska skrivas ut som ”standardritning”, inte ”ritning”.
• Hänvisningar till AMA Anläggning ska benämnas ”AMA Anläggning kod xxx”. Hänvisningar till AMA El ska benämnas ”AMA El kod xxx”.
• Förvaltningsnamn skrivs med liten begynnelsebokstav.

I figur nedan visas ett exempel från en standardritning innan och efter revidering. Den vänstra är felaktig, den högra är reviderad och korrekt. De revideringar som är gjorda är korrigering av hänvisning till Teknisk Handbok och till standardritning, samt att ritningsnumret är skrivet på ett korrekt sätt i hänvisningen.

Figur: Exempel på felaktiga (till vänster) respektive korrekta (till höger) hänvisningar till TH, standardritning och korrigering av ritningsnummer.

Numrering

Vid skapande av ny standardritning ska ansökan om ritningsnummer göras hos Kompetens ”Teknisk Handbok”. Befintlig standardritning ska behålla fyrsiffrig numrering.
