I vissa sammanhang kan det behövas intagsgaller för trummor, i diken och vattendrag. Vid intag till ledningssystem för dagvatten ska det alltid finnas ett galler medan det i de flesta andra fall är bäst om trummor anläggs utan galler. Syftet med galler skiljer sig åt på olika platser.
Intagsgaller ska byggas i form av en bur med lutande tak, där taket ska vara möjligt att lyfta för att kunna komma åt och rensa inuti buren. Fördelar med konstruktionen är att den är bra ur arbetsmiljösynpunkt och har stor kapacitet att ta in vatten även om mycket löv och kvistar ligger på taket.
Intagsgaller för trumma som leder till ledningssystem för dagvatten
Vid inlopp till ledningssystem för dagvatten från dike och naturområden ska det alltid finnas ett intagsgaller. Syftet med gallret är dels att stoppa löv, kvistar och skräp att komma in i ledningarna, dels att hindra att fiskar och andra djur tar sig in i systemet. Se exemplet i bilden nedan. Gallret ska enkelt kunna öppnas eller lossas för drift, gärna genom att ha gångjärn i överkant och bultar nedtill på den sluttande delen. För mer information kontakta Kompetens ”Intagsgaller ledningssystem”.

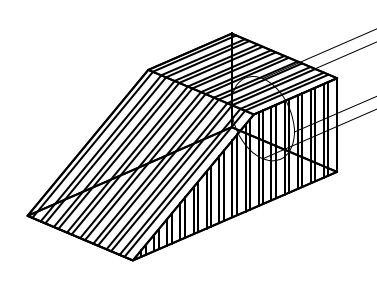

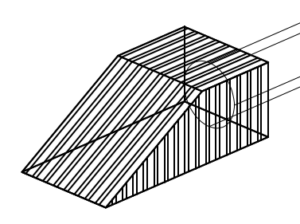

Exempel på intagsgaller till trumma som leder till ledningssystem
På utlopp från dagvattenledningar dim Ø400 mm och större ska galler placeras på minst övre halvan av utloppet, detta för barnsäkerhet. Gallret ska enkelt gå att öppna för drift, gärna gångjärn i överkant och två bultar på sidan.
Galler i öppna diken och naturliga vattendrag
I diken och vattendrag ska man i första hand undvika att anlägga galler för intagen eftersom fiskar och andra djur ska kunna ta sig igenom trummorna på ett enkelt sätt. I vissa fall kan det vara nödvändigt med galler av säkerhetsskäl, till exempel nära skolor och förskolor där det finns stor risk att barn kryper in i trummorna, eller på platser där trumman är svårrensad. I de fall intagsgaller behövs ska de byggas på ett sätt som möjliggör för fiskar och andra djur att passera. Se exempel från Otterbäcken och Lillhagsbäcken nedan. Det är viktigt att hålla gallren fria från skräp i oktober och november när fisken vandrar upp.
Principer för intagsgaller för trummor i diken och vattendrag:
- Lutning på burens tak ska vara minst 45 grader
- Gallret ska vara reglerbart med gångjärn i överkant och med justerbara fötter för att justera avståndet till botten
- Gallret ska vara helt öppningsbart för rensning.
På platser där gallret anläggs för barnsäkerhet:
- Rundstavar/spjälor ska ha ett maxavstånd på 10 cm.
- Gallret ska anläggas med ett avstånd på 25 cm från botten för fiskframkomlighet.
På övriga platser där barnsäkerhet inte är syftet med gallret:
- Rundstavar/spjälor ska beroende på syftet med gallret minst ha 15 cm i avstånd för fiskframkomlighet
- Gallret ska anläggas med ett avstånd på 25 cm från botten för fiskframkomlighet.

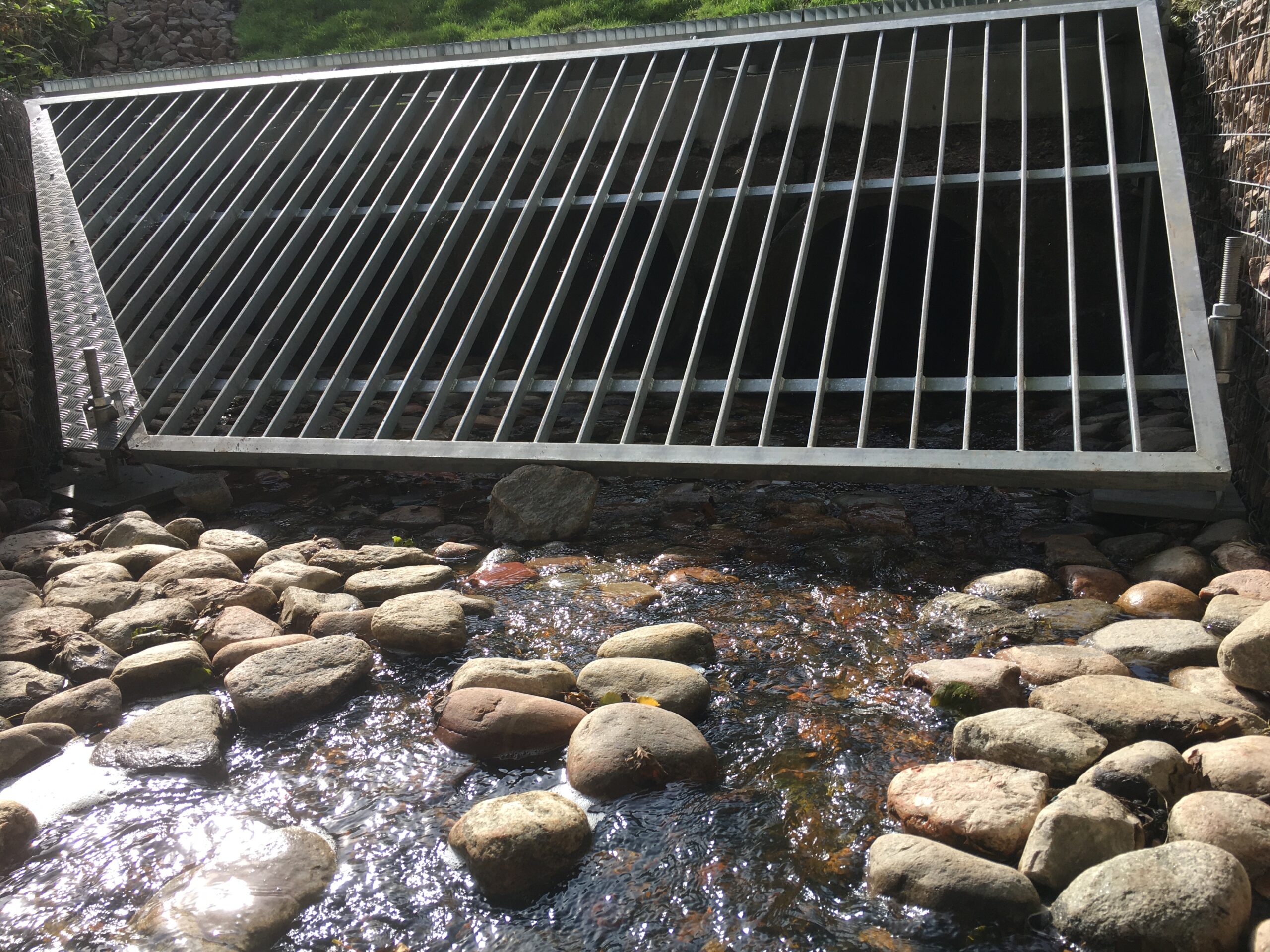

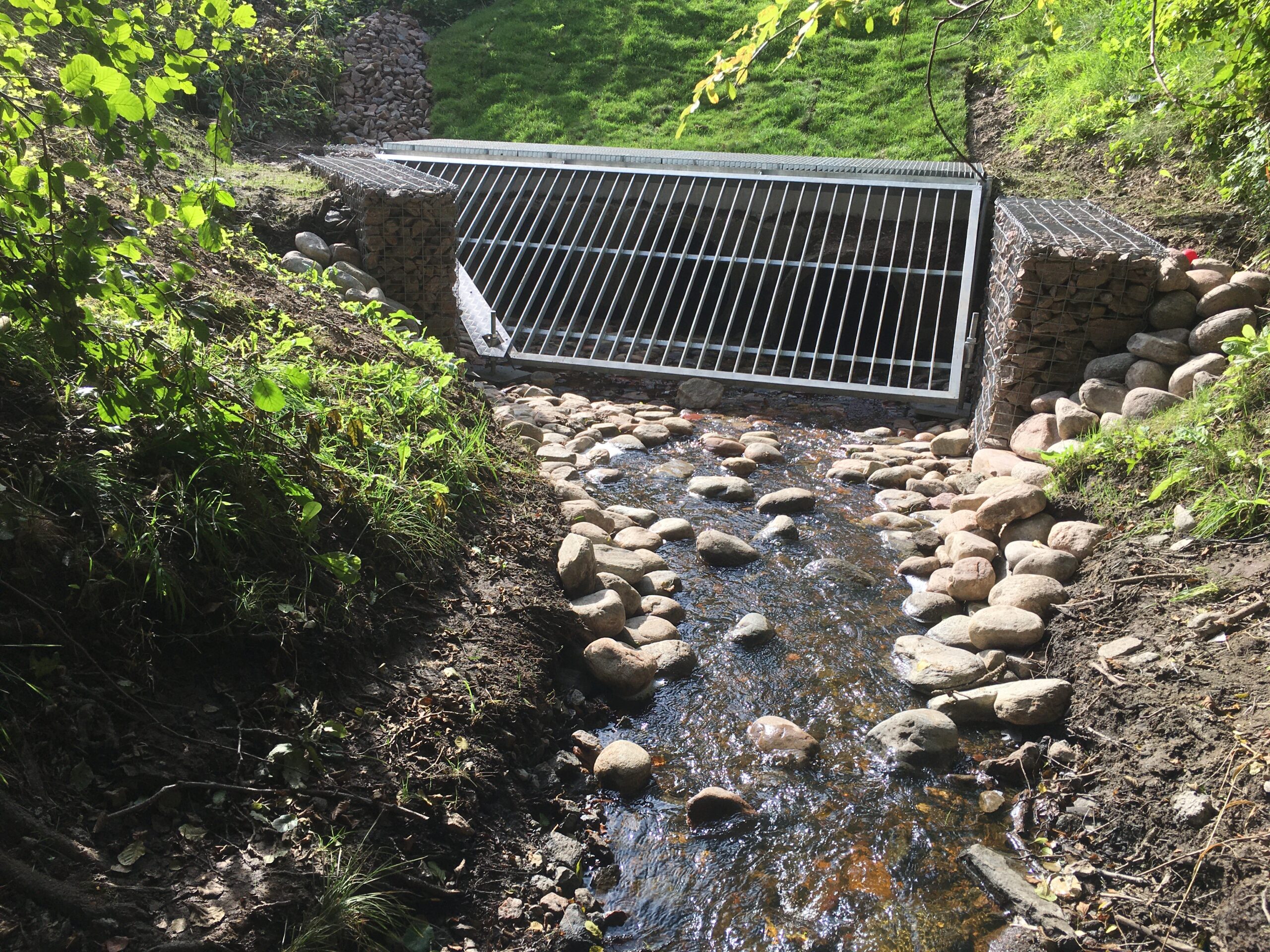

Exempel på intagsgaller i Otterbäcken (57°37’09.7″N 11°56’20.1″E)
Fördel
- Bra att kunna reglera öppningen
Nackdel
- Ramen runt gallret samlar upp grenar, löv mm.

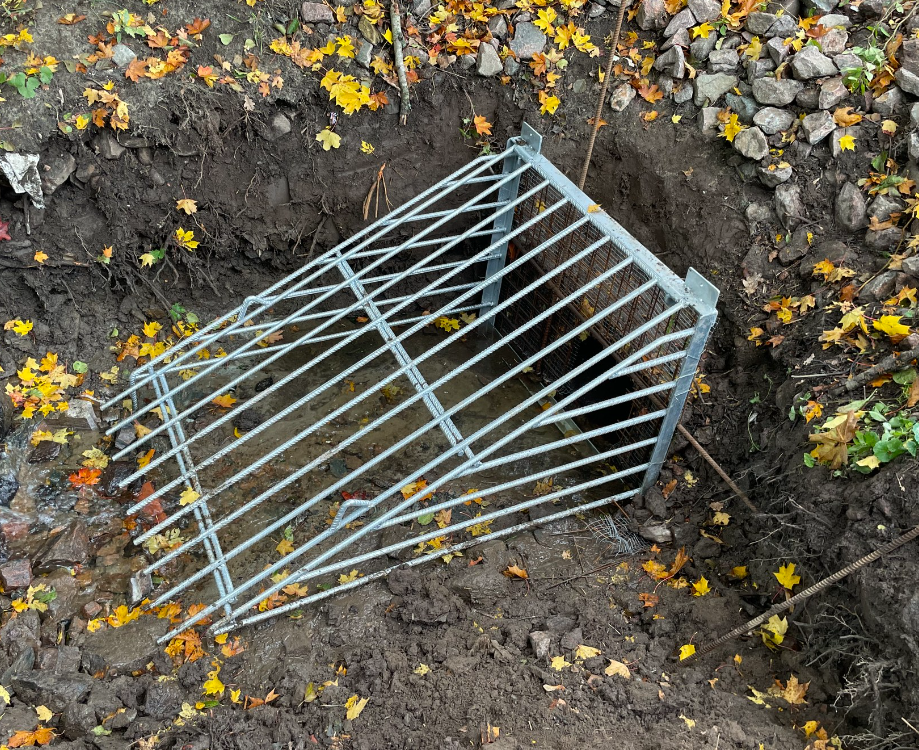

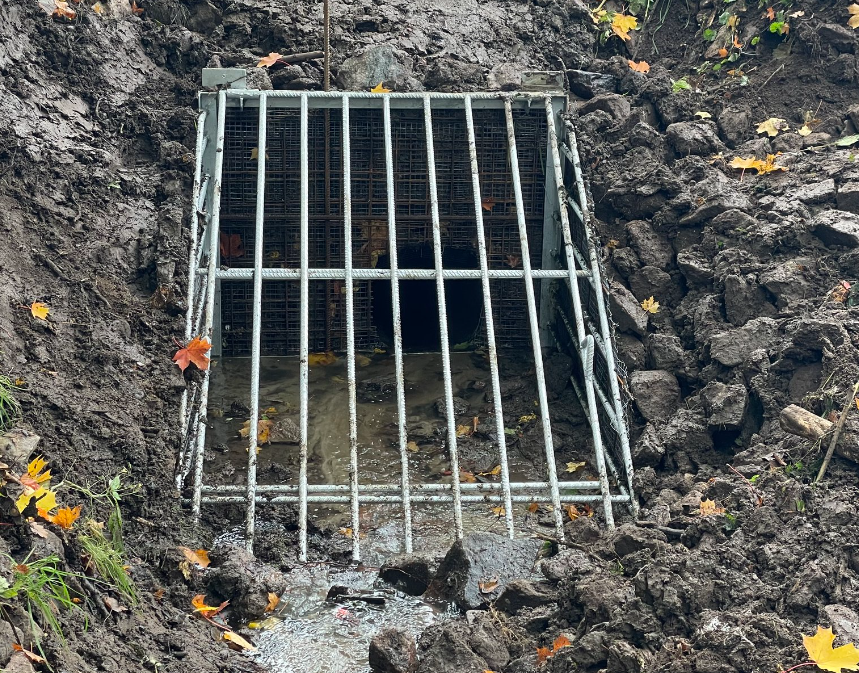

Exempel på intagsgaller i Lillhagsbäcken (57°45’42.3″N 11°57’03.8″E)
Fördel
- Gångjärn i toppen underlättar rengöring
- Brett mellan ribborna och avstånd mellan tvärgående ribba och botten gör att skräp inte ansamlas lika lätt
Nackdel
- Ingen reglerbar öppning
