2DA Relationsfil och relationsritningar

Med ändring av vad som tidigare gällt läggs nu arbetet med relationsfil och relationsritningar inklusive redovisning ut som särskilt uppdrag, i första hand till projektets konsult.

Slutprodukt

En CAD-fil, relationsfil i AutoCAD-format till och med 2010, på en CD med katalogstruktur enligt nedan.
Externa referensfiler binds till filen via kommando XREF, Bind.
Innan ritningen sparas, rensa med ”purge”-kommandot.
Komplett uppdaterad digital bygghandling

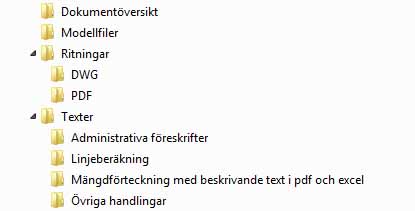

Katalogstruktur CD



Relationsfilen
Filen utgörs normalt av en modifierad planritningsfil från detaljprojekteringen. En fil kan normalt erhållas efter att upphandlingen av entreprenaden är gjord hos beställaren. Modifieringen kan oftast beställas hos konsulten som utfört detaljprojekteringen.

Kartförändringar

  • Filen ska visa alla kartförändringar i plan.
  • Filen ska enbart innehålla förändringar som påverkar kartbilden inom förändringsområdet.
  • Linjer och symboler, som raserats genom byggnationen, tas bort.
  • Utanför förändringsgränsen tas allt bort.
  • Lagernamnen byts vid behov till namn enligt "Lagernamn för relationsfil".

Bestående det vill säga av byggnationen ej raserade, fältinmätningar av grundkartans linjer som är en kvalitetsförbättring av den ursprungliga grunden vid detaljprojekteringens start, ska vara kvar och ingå i kartuppdateringen.

Samtliga utförda anläggningars begränsningslinjer ska ingå som till exempel:

  • Kantstöd
  • Ytskiktskanter och vägkanter.
  • Slänter, krön och fot samt lutningsmarkering.
  • Räcken och trappor.
  • Diken
  • Byggnadsverk såsom broar, tunnlar, tunnelpåslag, stödmurar, kajer, bryggor, fribärande trappor och bullerskärmar.

Ledningar

Ledningar som är dolda efter byggnationen är särskilt viktigt att upprätta relationsritningar för. Samtliga nya, slopade och ändrade ledningslägen ska redovisas. Här gäller det att successivt under arbetets gång mäta in förändringar, så att en korrekt redovisning erhålls.

Observera att felaktigt redovisad urkopplad/inte urkopplad elkabel kan bli en dödsfälla. Särskilt bör uppmärksammas att anslutningsledning till rännstens- och dikesbrunn med mera där anpassningar och förändring från byggritningen görs "på platsen" mäts in och redovisas i filen.

Inmätningspunkten (x,y,z) för dagvattenbrunnar är centrumpunkten för brunnens botten. Är in- och utlopp på olika nivåer ska in- respektive utlopp mätas in. Inmätning ska ske genom avvägning och redovisas som z-koordinat.

För rännstensbrunnar är inmätningspunkten centrum av brunnen.

Rännstensbrunnens utlopp ska redovisas som z-koordinat och utföras med avvägning.

Redovisning till ledningsägaren utöver trafikkontoret eller den instans som är utsedd att förvalta ledningssystemet behandlas inte i dessa regler.

Vägutrustningar

Samtliga skyltar, stolpar och markeringar som förändrar trafikkartbilden. Befintliga kvarvarande/kvarliggande inom projektet redovisas som "befintliga", se dokumentet "Ritningsbeteckningar för byggritningar".

Förändringsgräns

Sluten gräns för förändring av kartbilden så att det nya går att "klippa in" i kartverket.

Texter

Texter av beskrivande karaktär för byggnationen tas bort. Dock ej sådan som underlättar kartrevideringen eller som normalt ingår i kartverket till exempel linjetyp i trafikkartverket.

Byggnadsverk

Ingår byggnadsverk framgår det av "Slutrapport byggnadsverk", se Instruktion ifyllnad dokumentöversikt/Byggnadsverk (2CF1), byggnadsverk.

Relationsfilens kvalité

DWG-format inklusive övriga filer som kompletterar CAD-miljön, nödvändiga för att kunna öppna filen utan problem, typ "fonter", "shaper" med mera. Filen ska inte innehålla externa referenser till andra filer.

Filens koordinatsystem ska ligga i SWEREF 99 12 00 och enheten ska vara i meter så att en revidering av befintligt kartverk kan göras på enklaste sätt. Inga kopior i falska koordinatlägen i samma fil får förekomma.

Lagernamn ska vara enligt "Lagernamn för relationsfiler".

Linjer och symboler ska i möjligaste mån vara i enlighet med kapitel Ritningsbeteckning samlingskarta (2CE4) och dokumentet "Ritningsbeteckningar för byggritningar".

Linjetyperna ska vara rätt enligt Ritningsbeteckning samlingskartan (2CE4) och dokumentet "Ritningsbeteckningar för byggritningar" vid linjetypskala 0,4.

Kartverken som ska revideras är av 3D-typ och relationsfilen ska därför redovisa x, y och z för samtliga objekt.

Ritningstyper

  1. Grundkartsförändringar:
    Samtliga objekt, linjer som förändrar grundkartan, primärkartan, dock ej nya nivåkurvor, terränggränser och markhöjder. Grundkartsförändringarna används som underlag till trafikkartan tills officiell karta är upprättad.
  2. Ledningskartsförändringar:
    Samtliga nya ledningar, stolpar, brunnar och apparatrum med mera som förändrar ledningskartan inklusive inkopplingsanordning på befintligt ledningssystem. Slopade ledningar som kvarligger markeras med kryss, se Ritningsbeteckning samlingskarta (2CE4). Ledning som ej förändrats ska ej heller redovisas.
  3. Trafikkartsförändringar:
    Samtliga skyltar, stolpar och markeringar som förändrar trafikkartbilden. Befintliga kvarvarande/kvarliggande inom projektet redovisas som "befintliga", se dokumentet "Ritningsbeteckningar för byggritningar".
  4. Spåranläggningsförändringar:
    Utöver vad som ovan sagts ska förändringar i spåranläggningar redovisas i en särskild omgång ritningar.
    Då redovisas:
    • Spårvägsbanan. Se TH Anläggningsregister (2DG), eller "Checklista till anläggningsregistret".
    • Hållplatser
    • Tillhörande strömförsörjning.
    • Signal- och informationssystem.
    • Byggnader som vänthallar, belysningar, ytdränering med mera.

Lagernamn för relationsfil

För revidering av grundkartan som utgör underlag till trafikkartan:

Lagernamn

Penna/Färg

Linjetyp

Används till

Nytt_Stomme_Kantstöd_ospec

3 (green)

CONTINUOUS

Ny vägkant med kantsten (= ny kartbild)

Nytt_Stomme_Vägkant

3 (green)

ST0502

Ny vägkant utan kantsten (= ny kartbild)

Nytt_Stomme_Arbetsområdegräns

3 (green)

STST71051

Förändringsgräns

Nytt_Höjder_Släntsymbol

4 (Cyan)

CONTINUOUS

Slänt, dike

Nytt_Stomme_Konstruktion

220

CONTINUOUS

Ny konstruktion, byggnad mm

Nytt_Ytskikt_Materialgräns

32

CONTINUOUS

Rastergräns, t ex gångbanehall, ytgränser

Nytt_Ytskikt_Markutrustning

4 (Cyan)

CONTINUOUS

Markutrustning, soffor, papperskorgar, cykelställ mm

För revidering av trafikkontorets del i Samlingskartan:

Lagernamn

Penna/Färg

Linjetyp

Används till

TK_AV_LEDN

MAGENTA

CONTINUOUS

DAGVATTENLEDNING

TK_AV_LEDN_BRED

MAGENTA

CONTINUOUS

DAGVATTENLEDNING >500MM

TK_AV_TRUMMA

MAGENTA

CONTINUOUS

DAGVATTEN TRUMMA

TK_AV_DRAN

MAGENTA

CONTINUOUS

DRÄNERINGSLEDNING

TK_AV_SERVIS

MAGENTA

CONTINUOUS

SERVIS

TK_AV_RB_LEDN

MAGENTA

CONTINUOUS

RÄNNSTENSBRUNNSANSLUTNING

TK_AV_VAAVLEDARE

MAGENTA

DAGVATTENAVLEDARE

TK_AV_PUMPSTN

MAGENTA

CONTINUOUS

AVLOPP, PUMPSTATION

TK_AV_ANLAGGNING

MAGENTA

CONTINUOUS

SPECIALBRUNN

TK_AV_BRUNN

MAGENTA

NEDSTIGNINGSBRUNN

TK_AV_RB

VIT

RÄNNSTENSBRUNN

TK_AV_RNB

MAGENTA

RENSBRUNN

TK_AV_DIKESBRUNN

MAGENTA

DIKESBRUNN

TK_AV_PLUS

VIT

TEXT

TK_AV_TEXT

VIT

TEXT

TK_VA_LEDN

CYAN

CONTINUOUS

VATTENLEDNING

TK_VA_TEXT

VIT

TEXT

TK_BELYSN_LEDN

RÖD

CONTINUOUS

ELLEDNING

TK_BELYSN_ELST

RÖD

ELSTOLPE

TK_BELYSN_ELSK

RÖD

ELSKÅP

TK_TRAFIKSIGNAL_LEDN

RÖD

CONTINUOUS

ELLEDNING

TK_TRAFIKSIGNAL_OBJEKT

RÖD

TRAFIKSIGNALSSTOLPE

TK_EL_LEDN

RÖD

CONTINUOUS

ELLEDNING

TK_KOMMUNROR_LEDN

GRÅ

CONTINUOUS

TOMRÖR

TK_KOMMUNROR_TRYCKT_LEDN

VIOLETT

CONTINUOUS

TOMRÖR TRYCKT

TK_KOMMUNROR_BRUNN

VIT

OPTOBRUNN

TK_LAGE_KOMMUNROR

VIT

ST205

PLANERAT LÄGE FÖR LEDNING

TK_LAGE_AV

MAGENTA

ST205

PLANERAT LÄGE FÖR LEDNING

TK_LAGE_VA

CYAN

ST205

PLANERAT LÄGE FÖR LEDNING

TK_LAGE_EL

RÖD

ST205

PLANERAT LÄGE FÖR LEDNING

TK_LAGE KOMFRAM

VIT

ST205

PLANERAT LÄGE FÖR LEDNING

TK_DOK_OSONG_LEDN

GRÅ

CONTINUOUS

OPTOKABELLEDNING

TK_DOK_OSONG_TRYCKT_LEDN

VIOLETT

CONTINUOUS

OPTOKABEL TRYCKT LEDNING

TK_DOK_OSONG_BRUNN

VIT

OPTOBRUNN

TK_DOK_OTELE2_LEDN

GRÅ

CONTINUOUS

OPTOKABELLEDNING

TK_DOK_OTELE2_TRYCKT_LEDN

VIOLETT

CONTINUOUS

OPTOKABEL TRYCKT LEDNING

TK_DOK_OTELE2_BRUNN

VIT

OPTOBRUNN

TK_DOK_OUNIV_LEDN

GRÅ

CONTINUOUS

OPTOKABELLEDNING

TK_DOK_OUNIV_TRYCKT_LEDN

VIOLETT

CONTINUOUS

OPTOKABEL TRYCKT LEDNING

TK_DOK_OUNIV_BRUNN

VIT

OPTOBRUNN

TK_DOK_OVATTENFALL_LEDN

GRÅ

CONTINUOUS

OPTOKABELLEDNING

TK_DOK_OVATTENFALL_TRYCKT_LEDN

VIOLETT

CONTINUOUS

OPTOKABEL TRYCKT LEDNING

TK_DOK_OVATTENFALL_BRUNN

VIT

OPTOBRUNN

TK_DOK_OUTFORS_LEDN

GRÅ

CONTINUOUS

OPTOKABELLEDNING

TK_DOK_OUTFORS_TRYCKT_LEDN

VIOLETT

CONTINUOUS

OPTOKABEL TRYCKT LEDNING

TK_DOK_OUTFORS_BRUNN

VIT

OPTOBRUNN

TK_DOK_OKOMFRAM_LEDN

GRÅ

CONTINUOUS

TK:S OPTO LEDNING

TK_DOK_OKOMFRAM_TRYCKT_LEDN

VIOLETT

CONTINUOUS

TK: S OPTO TRYCKT LEDNING

TK_DOK_OKOMFRAM_BRUNN

VIT

OPTOBRUNN

TK_DOK_OP_IN

GRÅ

CONTINUOUS

TK:S TRAFIKINFO. LEDNING

TK_DOK_PRIVAT_LEDN

VIT

CONTINUOUS

DIVERSE LEDNINGAR

TK_DOK_PRIVAT_LEDN_RB

MAGENTA

CONTINUOUS

RÄNNSTENSBRUNNSANSLUTNING

TK_DOK_PRIVAT_LEDN_AV

MAGENTA

CONTINUOUS

DAGVATTENLEDNING

TK_DOK_PRIVAT_LEDN_AV_BRED

MAGENTA

CONTINUOUS

DAGVATTENLEDNING >500MM

TK_DOK_PRIVAT_LEDN_VA

CYAN

CONTINUOUS

VATTENLEDNING

TK_DOK_PRIVAT_LEDN_FVK

VIT

CONTINUOUS

FJÄRRVÄRME

TK_DOK_PRIVAT_LEDN_EL

RÖD

CONTINUOUS

ELLEDNING

TK_DOK_PRIVAT_LEDN_TELE

GUL

CONTINUOUS

TELELEDNING

TK_DOK_PRIVAT_LEDN_OPTO

GRÅ

CONTINUOUS

OPTOKABEL

TK_DOK_PRIVAT_LEDN_NG

GRÖN

CONTINUOUS

NATURGAS

TK_DOK_PRIVAT_TEXT

VIT

TEXT

TK_DOK_PRIVAT_PLUS

VIT

TEXT

TK_DOK_PRIVAT_TEXTLINJE

VIT

CONTINUOUS

TK_DOK_PRIVAT_OBJEKT_TXT

VIT

DIVERSE

TK_DOK_PRIVAT_OBJEKT

VIT

CONTINUOUS

DIVERSE

TK_DOK_PRIVAT_OBJEKT_RB

VIT

RÄNNSTENSBRUNN

TK_DOK_PRIVAT_OBJEKT_AV_NB

MAGENTA

AVLOPP, NEDSTIGNINGSBRUNN

TK_DOK_PRIVAT_OBJEKT_AV_RNB

MAGENTA

AVLOPP, RENSBRUNN

TK_DOK_PRIVAT_OBJEKT_VA_NB

CYAN

VATTEN, NEDSTIGNINGSBRUNN

TK_DOK_PRIVAT_OBJEKT_FVK_NB

VIT

FJÄRRVÄRME, NEDSTIGNINGSBRUNN

TK_DOK_PRIVAT_OBJEKT_ELS

RÖD

ELSTOLPE

TK_DOK_PRIVAT_OBJEKT_ELSK

RÖD

ELSKÅP

TK_DOK_PRIVAT_OBJEKT_TESK

GUL

TELESKÅP

TK_DOK_PRIVAT_OBJEKT_OPTOBRUNN

VIT

OPTOBRUNN

TK_DOK_PRIVAT_OBJEKT_NG_BRUNN

GRÖN

NATURGAS, NEDSTIGNINGSBRUNN

TK_DOK_PRIVAT_BYGG_OVER

VIT

BYGGNAD OVAN MARK

TK_DOK_PRIVAT_BYGG_UNDER

VIT

ST83

BYGGNAD UNDER MARK

TK_DOK_LAGE_PRIVAT

VIT

ST205

PLANERAT LÄGE DIVERSE

TK_DOK_LAGE_PRIVAT_TEXT

VIT

TEXT

TK_DOK_LAGE_PRIVAT_TEXTLINJE

VIT

CONTINUOUS

TK_DOK_UPPV

VIT

UPPVÄRMD GATUYTA

TK_DOK_UPPV_BEGR

VIT

CONTINUOUS

BEGRÄNSNINGSOMRÅDE

TK_DOK_UPPV_MAT

VIT

CONTINUOUS

MATARLEDNING

TK_DOK_GRUNDVATTENRÖR

VIT

GRUNDVATTENRÖR

TK_DOK_GPS

CERISE

GEOGRAFISK POSITIONS PUNKT

För revidering av trafikkartan:

Linjetypsskala ska vara 0,4 generellt (styrs med ”ltscale=0.4”)

Alla trafikmarkeringslinjer ska ha fast linjetyp, det vill säga. lagertillhörigheten bestämmer inte linjetypen.

Linjetypen ska vara sådan att skalriktig sekvens visas, till exempel 3+3 ska visas som 3 m linje och 3 m uppehåll. Se dokumentet "Ritningsbeteckningar för byggritningar". Färgen ska vara ”Bylayer”, det vill säga lagret bestämmer färgen.

Lagernamn ska vara enligt nedan (samma som trafikkontorets trafikkarta).

Lagernamn

Penna/Färg

Används till

Befintligt

Bef_Trafikanordning_Vägvisning_o_Portaler

130 (cyan)

Befintlig vägvisning och portaler

Bef_Trafikanordning_Vägmärkesstolpe

130 (cyan)

Befintlig vägmärkesstolpe

Bef_Trafikanordning_Markering

10

Befintlig vägmarkering, samtliga linjer och symboler

Bef_Trafikanordning_Markering_Gul

50

Befintlig vägmarkering, gul

Bef_Trafikanordning_Trafiksignal

130 (cyan)

Befintlig trafiksignal

Bef_Trafikanordning_Trafikskylt

130 (cyan)

Befintliga skyltar inkl. raster

Bef_Trafikanordning_Text

130 (cyan)

Befintlig text

Bef_Trafikanordning_Trafikskylt_Pekare

130 (cyan)

Befintliga skyltpekare

För revidering av spårritningar:

(SP*,M-311, M-321a)

Lagernamn

Penna/Färg

Linjetyp

Används till

Plan

M-311

4 (cyan)

Prickstreck

Spårlinje c/c spårmitt

M-321a

3 (green 0,35)

CONTINUOUS

TP=tangeringspunkter

SP010

7 (white 0,5)

CONTINUOUS

Spårlinje båda rälen = 0,7175 från spårmitt

SP020

7 (white 0,5)

CONTINUOUS

Vattenavledare, symbol på en räl cirkel R=0,15 m. Mellan räl två parallella linjer avstånd 0,3 m med cirkel i centrum c/c spår, R=0,15 m.
Växelbrunn, symbol = synlig låda.

SP021

2 (yellow 1,0)

CONTINUOUS

Isolerskarv

SP022

3 (green 0,35)

CONTINUOUS

Dilatationsskarv

SP030

3 (green 0,35)

CONTINUOUS

EL(spår): minuslådor, förbindningar, detektorer

SP040

2 (yellow 1,0)

CONTINUOUS

Skarv, symbolstreck 0,3 m mitt i skarven

SP041

3 (green 0,35)

CONTINUOUS

Travers, spårhållare, symbolstreck 1,435 m vid isolerad läggs tilläggs text ISOL

SP043

7 (white 0,5)

CONTINUOUS

Skenlängder, symbol ex skena 1:
1 18000=beteckning för hela skenan, textstorlek 2 mm

SP044

3 (green 0,35)

CONTINUOUS

Båglängd, symbol ex 500, textstorlek 3,5 mm

SP045

1 (red 0,25)

CONTINUOUS

Traversavstånd, textstorlek 2,5 mm

SP046

7 (white 0,5)

CONTINUOUS

Pil och text på spårriktning

SP047

3 (green 0,35)

CONTINUOUS

Tabell
1=sken nummer, 2=längd, 3=typ av räl

SP050

1 (red 0,25)

CONTINUOUS

Linjeberäkning som lyfts in i ritningen

För revidering av skötselkartan (gröna ytor):

Lagernamn

Penna/Färg

Linjetyp

M-befintligt

0,18/cyan

Continuous

M-text25

0,25/red

M-text35

0,35/green

M-mått

0,25

Continuous

M-arbetsområdesgräns

0,5/white

Center

M-utrustning

0,25

Continuous

M-textutrustning

0,25

M-kantsten

0,25

Continuous

M-beläggningskant

0,25

Continuous

M-höjder

0,25

M-bef.träd

0,18

Continuous

M-träd

0,35

Continuous

M-plantering

0,35

Continuous

M-textplantering

0,35

M-raster

0,25

Continuous

M-ytskiktsbeteckningar

0,35

M-bef.Vabrunnar

0,18

Continuous

M-Valedningar

0,25

Continuous

M-vabrunnar

0,25

Continuous

M-bef.belysningsstolpe

0,18

Continuous

M-elkabel

0,25

Continuous

M-belysningsstolpe

0,35

Continuous
